Внизу панели BIM Master'а специально отведено поле, в которое копируется текст из ячеек таблиц окна.

Еще в это поле можно вписывать или вставлять любые значения.

Нажмите кнопку поиска элементов в модели по основным параметрам (левую из двух с лупой).

Если текст представляет собой GUID - то программа будет искать и выделит в модели элемент с этим значением (Уникальный ID).

Так же она поступить и если текст представляет собой IFC ID.

В другом случае - она будет считать, что вы ввели ID элемента и выделит все, у которых такие же ID.




Например, если требуется быстро найти стену, в которую вставлено отверстие.

Выделим отверстие. Нажмем первую слева кнопку в верхнем ряду - пипетка из выделенного элемента.

BIM Master покажет данные отверстия в своем окне.

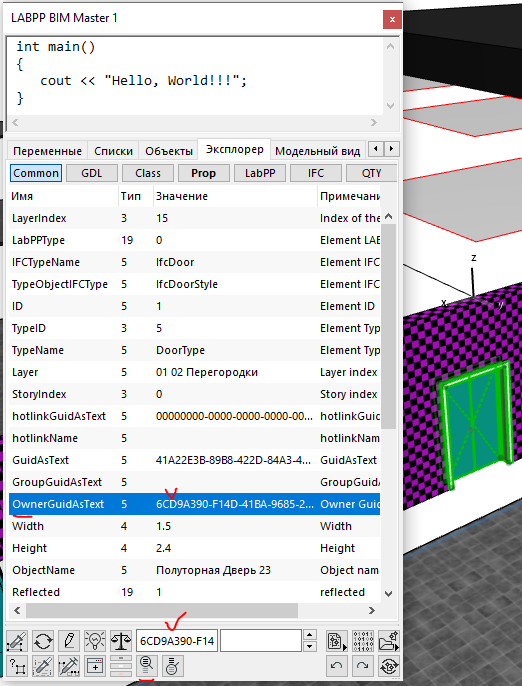

На вкладке общих данных (Common) щелкнем на значение в строке OwnerGuidAsText.

Уникальный ID скопируется автоматически в поле поиска.

Теперь нажмем левую кнопку с лупой.

Программа выделит владельца отверстия - стену.


Второй пример.

Требуется быстро найти отверстие, принадлежащее стене, но не отображающееся в модели

.

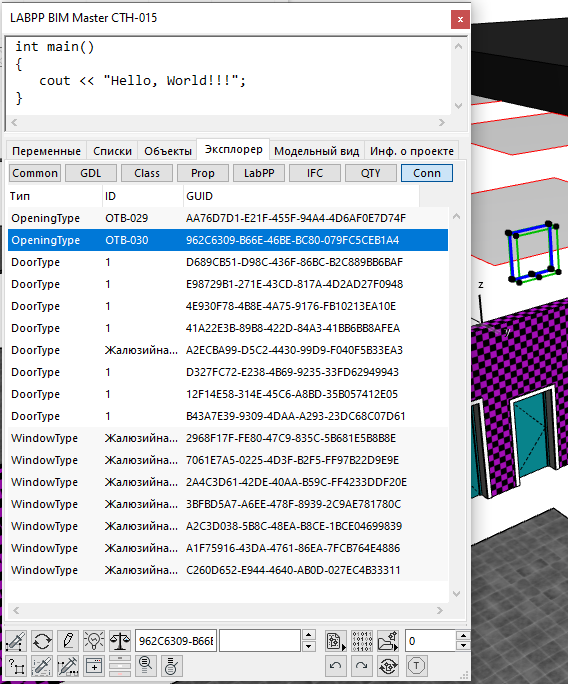

Выделим стену. Найдем отверстие в списке подключенных элементов (вкладка Conn).

Щелкнем мышкой на значении уникального ID (GUID).

Текст GUID скопируется в поле поиска.

Нажмем левую кнопку с лупой.

Программа подсветит отверстие в окне проекта.

Если отверстие не выделилось, нажмем Ctrl+D.

Затем щелкнем мышкой в любом месте и потянем в сторону.

Отверстие будет перемещаться за мышкой и мы сможем его увидеть и сделать с ним что нам нужно.
