Выберите поле, куда должен вставиться результат измерения в проекте.

Для этого выполните одно из следующих действий:

  • нажмите одну из кнопок A,B,C и D;
  • щелкните в одно из полей редактирования выражения или примечания к полю.

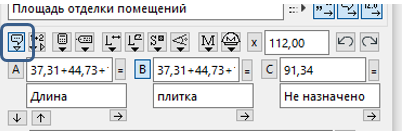

Зафиксируйте эту кнопку, если хотите, чтобы в поле примечания сразу вставилось название операции - длина, площадь или угол.

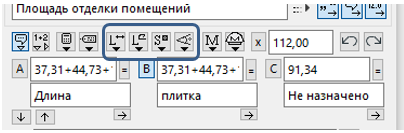

Нажмите нужную кнопку на панели - слева направо кнопки вызывают режим измерения в проекте:

  • длина 3d отрезка;
  • длина 2d полилинии;
  • площадь 2d полигона;
  • величину угла.



Если в поле выражения было единственное число или пусто, то результат поместится взамен числа.

Если требуется просуммировать, вычесть считываемое значение или выполнить другую операцию - то после предыдущего числа поставьте "+", "-", "/" или "*" без пробела.

Тогда в поле выражения считанные данные будут располагаться не затирая предыдущее содержимое, например:

1,23+2,32-23


Округление при вставке числа, измеренного в проекте выполняется если подсвечена кнопка слева.

Тогда число округляется до указанного справа числа знаков после запятой.
