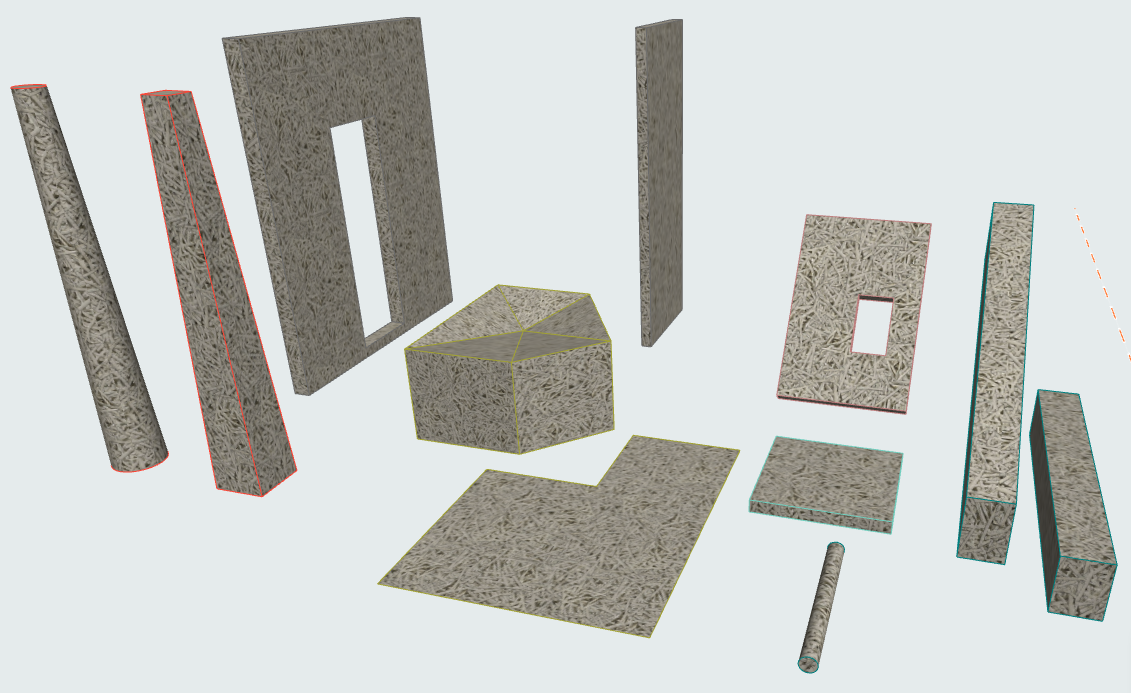

Типы элементов, которыми можно смоделировать утеплитель перекрывают весь диапазон требуемых конфигураций.

Это "колонна", "стена", "морф", "плоский морф", "плита", "балка", "крыша" и "3d сетка".

Рассчитывается площадь утеплителя заданной толщины для заполнения объема 3d фигуры.

Для плоского морфа считается площадь умноженная на высоту выбранного материала утеплителя.

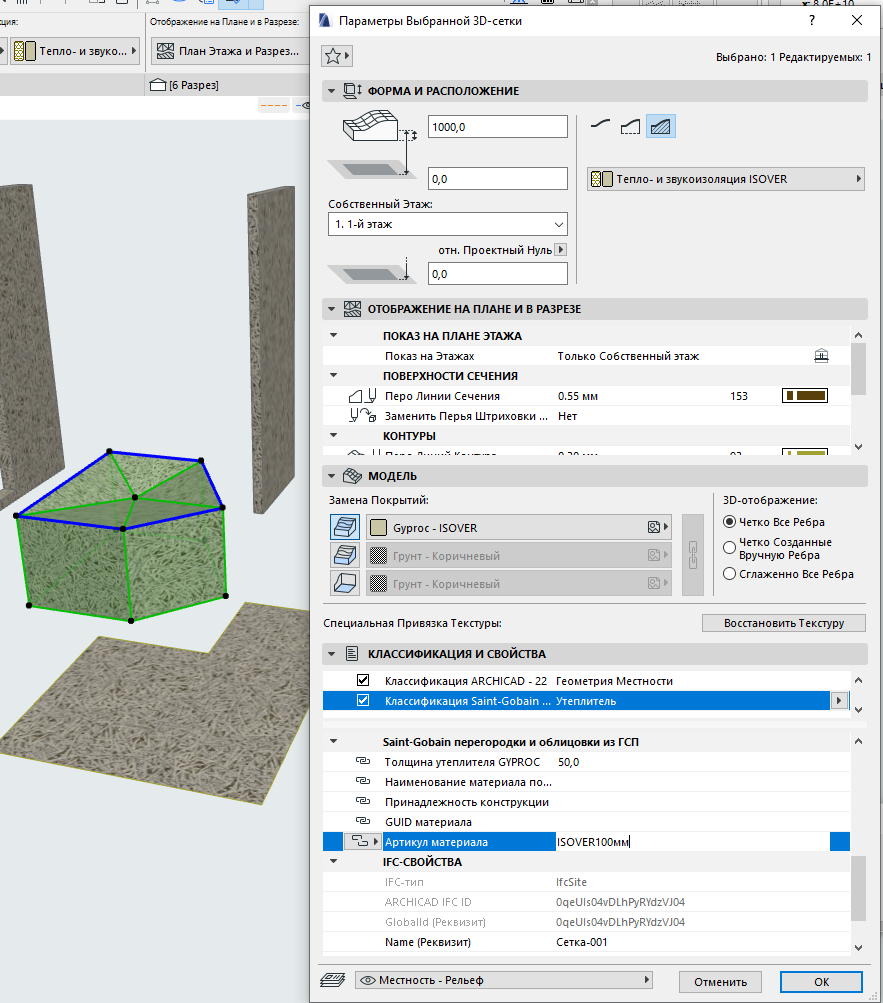

Чтобы элемент проекта считался как утеплитель Gyproc необходимо назначить ему класс по классификации Saint-Gobain - Утеплитель.

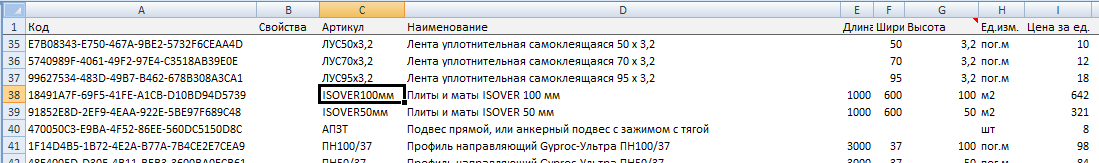

Затем назначить артикул или код материала из таблицы материалов GYPROC.

Расчет производится в той же панели как и в случае с обобщенными показателями.

Вызываем панель, загружаем правила из Excel кнопкой "ПРАВИЛА".

Выделяем элементы модели.

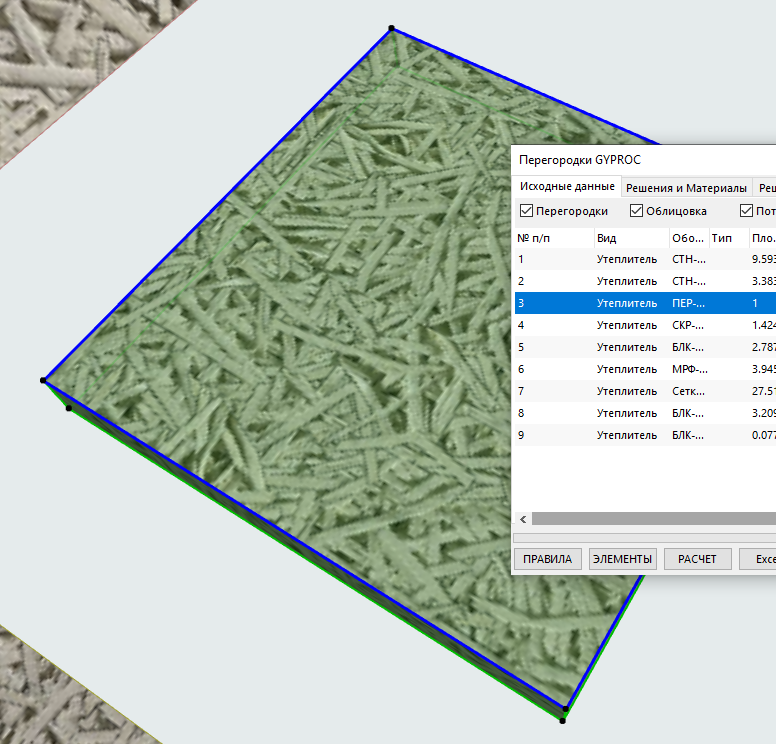

Нажимаем кнопку "ЭЛЕМЕНТЫ" - при этом элементы загружаются в таблицу.

Двойным щелчком мыши на строке таблицы программа покажет этот элемент в проекте.



Затем нажимаем кнопку "РАСЧЕТ".



Программа сформирует отчет по выполненному расчету в несколько таблиц.

Разумеется, утеплитель можно считать одновременно вместе с остальными элементами GYPROC.
