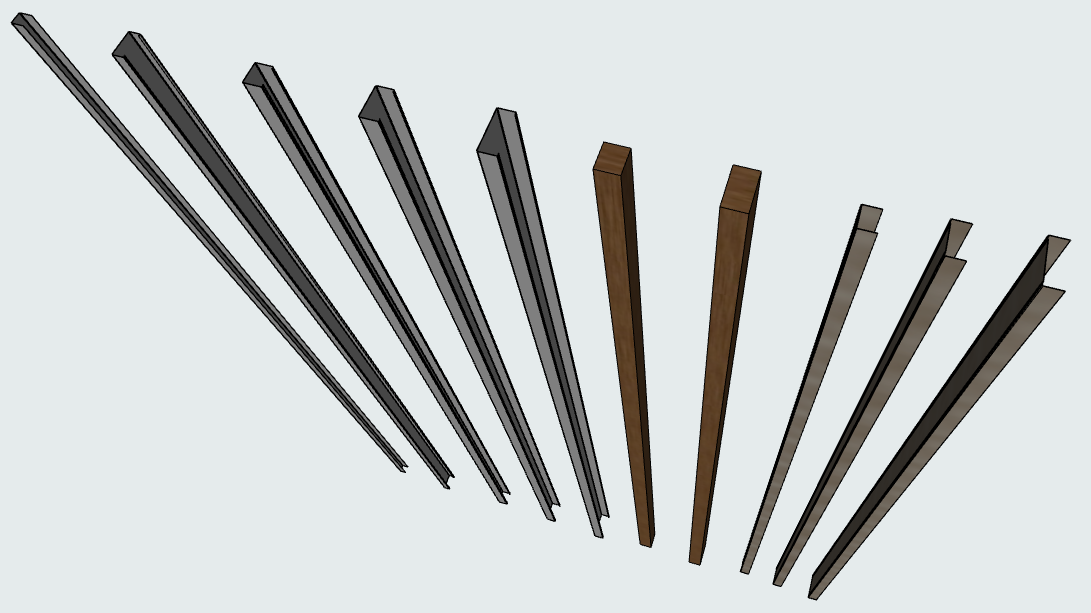

Для моделирования брусов, стоечных и направляющих профилей можно использовать элементы "балка" и "колонна".

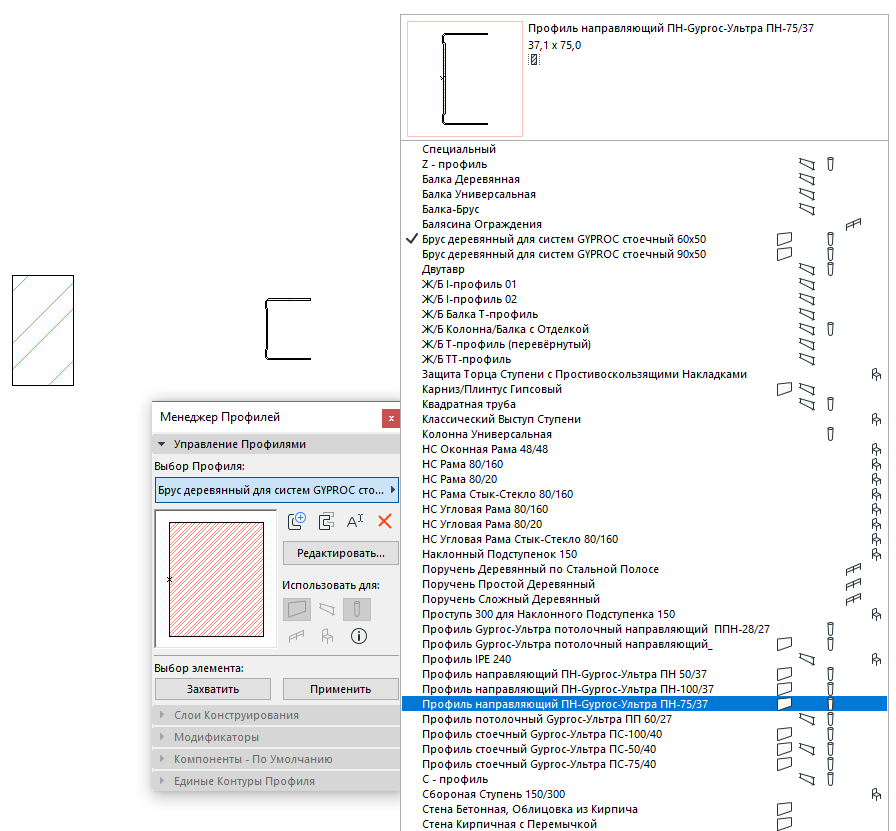

В дистрибутиве имеется шаблонный файл проекта ARCHICAD, в котором присутствуют все необходимые профили.

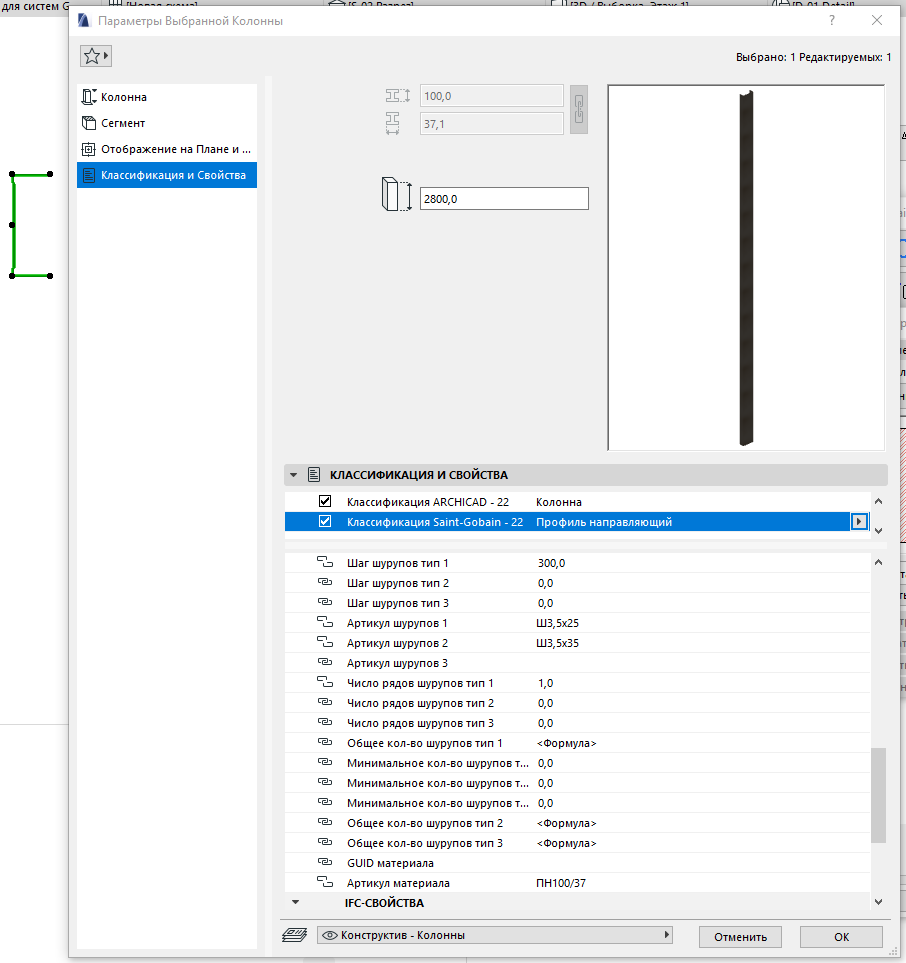

Чтобы элементы учитывались программой как профиль, необходимо назначить им класс, находящийся в веви "Профиль" по классификатору Saint-Gobain.


Во время расчета программа порождает дополнительные расчетные элементы "Метизы".
Метизы могутт быть трех различных видов.

Вид метизов задается назначением артикула в соответствующие пользовательские свойства:

"Артикул метизов 1", "Артикул метизов 2" и "Артикул метизов 3".

Если необходимо задать какое-то количество метизов на шаг по длине профиля - задаем "Шаг метизов тип .." и число рядов.
Если необходимо просто задать какое-то конечное, не зависящее от длины профиля, число метизов - задаем значение "Минимальное кол-во метизов тип ...".

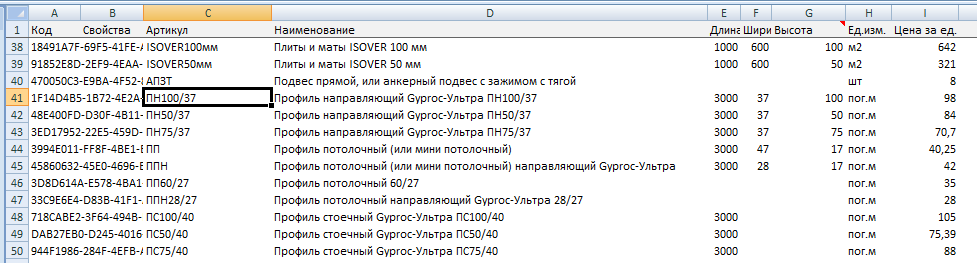

Для расчета конкретного материала по каталогу GYPROC вставляем в поле "Артикул материала" или "GUID материала" значение из Excel файла.

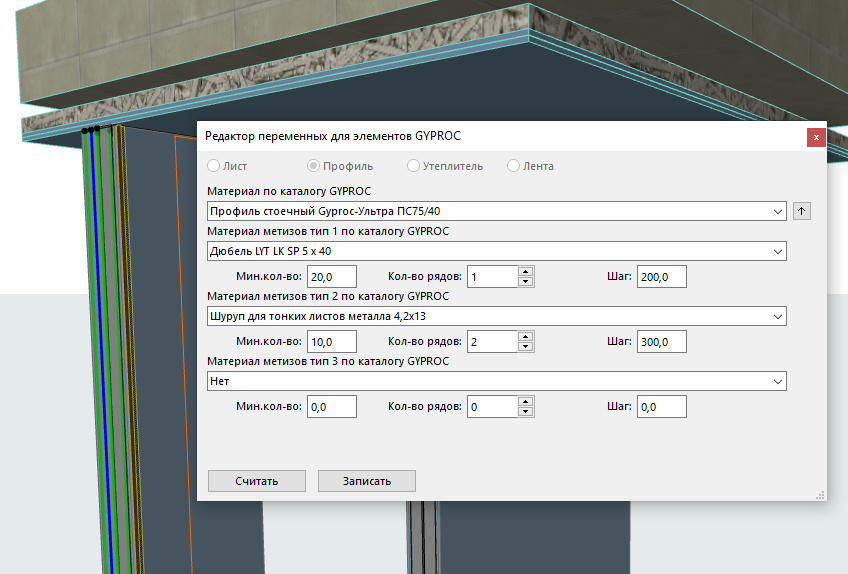

Выбор конкретных материалов можно выполнять при помощи редактора для элементов GYPROC.

Выделяем элемент, считываем данные кнопкой "Считать", вносим изменения и нажимаем кнопку "Записать".

Выбирать, считывать, выбирать другие элементы и записывать в них можно не закрывая панели редактора.


Далее выполняем расчетные операции, аналогично разделу "Утеплитель".
